Die aktive Bandsperre mit Doppel-T-Glied

Bandsperre mit Doppel-T-Glied

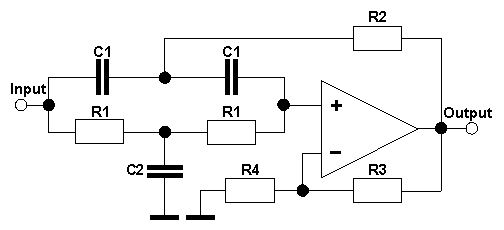

Die aktive Bandsperre mit Doppel-T-Glied ist ein aktives Filter, das mit AktivFilter 3.2 dimensioniert werden kann. Das obige Bild zeigt die Schaltung dieses Filters. Das Filter besteht aus einer einzigen Stufe.

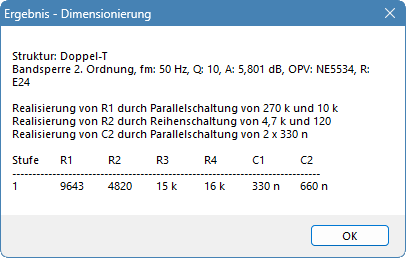

Die aktive Bandsperre mit Doppel-T-Glied eignet sich besonders zum Unterdrücken einer störenden Frequenz. Das folgende Bild zeigt beispielhaft den Frequenzgang eines solchen Filters, das für die Unterdrückung von 50-Hz-Netzbrummen dimensioniert wurde:


Frequenzgang der Bandsperre mit Doppel-T-Glied

Hier finden Sie alle Filterschaltungen, die AktivFilter 3.2 berechnen kann.
