Der aktive Tiefpass mit Mehrfachgegenkopplung

Tiefpass mit Mehrfachgegenkopplung

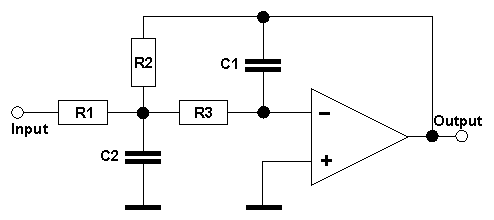

Der aktive Tiefpass mit Mehrfachgegenkopplung ist ein aktives Filter, das mit AktivFilter 3.3 dimensioniert werden kann. Das obige Bild zeigt eine Stufe dieses Filters. Alle Stufen eines Filters haben stets die gleiche Schaltung, jedoch im allgemeinen unterschiedliche Bauteilwerte. Der Eingang des Filters wird durch die Klemme "Input" der ersten Stufe gebildet. Die Klemme "Output" ist jeweils mit der Klemme "Input" der nächsten Stufe zu verbinden. Der Ausgang des Filters wird durch die Klemme "Output" der letzten Stufe gebildet.

Der Tiefpass mit Mehrfachgegenkopplung hat gegenüber dem Sallen-Key-Tiefpass den Vorteil, dass der OPV ohne Gleichtaktaussteuerung betrieben wird. Dadurch werden bei dieser Schaltungen zusätzliche Verzerrungen, die durch den Gleichtaktbetrieb entstehen würden, vermieden. Gegenüber dem Sallen-Key-Tiefpass hat diese Schaltung den Nachteil, dass der Bauteilaufwand höher ist: je Stufe wird ein Widerstand mehr benötigt.

AktivFilter 3.3 erlaubt die Dimensionierung von aktiven Tiefpässen mit Mehrfachgegenkopplung bis 30. Ordnung.
